造紙機電磁加熱設計直通車

發布時間：2019-03-18

電磁加熱設計很難嗎？

不會就難，沒有認真理解和分析使用過程和工藝就會覺得很難。

造紙機在淘汰了燃煤鍋爐后，采用電磁加熱直接對造紙滾筒感應式發熱，是最經濟、最環保和最智能的方案，已經被廣大造紙廠老板所普遍接受。如果還有其它想法，那真是徹底o(hù)ut了。

但是面對紙張克重、含水量、轉速、產紙量、缸面溫度、幅寬、紙寬等一系列眼花繚亂的參數，很多廠家甚至是專業的熱能工程師，都是一臉懵逼，不知道如何下手設計造紙機電磁加熱設備的功率。

設備及生產參數

造紙機滾筒寬2.4米，直徑2.5米；

紙漿含水率65%，成品含水率6~8%；

造紙機滾筒線速度100米/分鐘，加熱溫度120~140度；

成品后的紙寬2.1米，克重40。

電磁加熱所需熱量計算

Q總=Q水+Q紙=c水m水（t2-t1）+c紙m紙（t2-t1）

式中：

Q水：加熱紙漿中水所需要的熱量值，kj；

Q紙：加熱紙漿中紙所需要的熱量值，kj；

c水：水的比熱容，取4.2 kj/（kg.℃）；

m水：加熱蒸發水的重量，kg；

c紙：紙的比熱容，取1.0 Kj/（kg.℃）；

m紙：加熱紙張的重量，kg；

一分鐘產紙重量：

m紙=100*2.1*40/1000=8.4kg

一分鐘滾筒上經過的濕紙漿的重量：

M=8.4*（1-6%）/(1-65%)=22.56kg

則一分鐘蒸發水的重量為：

m水=14.16kg

水需要的熱量為：

Q水＝c水m水（t2-t1）＝35400（kj）

紙張需要的熱量為：

Q紙＝c紙m紙（t2-t1）＝1108（kj）

一分鐘總的耗熱量為：

Q總＝Q水+ Q紙＝36508（kj）

電磁加熱裝置功率計算及設備選型

㈠功率計算

P理論=Q總/S=2093.0/50×0.95=608KW，可以選擇10臺60KW加熱主機

㈡考慮到設備熱效率和損耗

  滾筒加熱功率選擇600KW可以滿足設備加熱需求，平均能耗約60%~70%；

運行費用估算

平均電價：按0.5元/kwh；

估算一天的運行費用= 600×70%×0.5×10=2100元。

單噸紙張的生產電費成本：

2100*1000/8.4/60/10=416元/噸

由此可見，采用電磁滾筒加熱裝置，生產成本是可控并且經濟的，如果采用波谷電價運行，則產紙成本可以進一步降低。

經過喆能公司5年的項目實踐檢驗，設計計算的準確率達到99%。本計算書可以用于直接指導造紙廠進行設備加熱改造的參考設計，也可以用于指導改造廠家的設計計算。

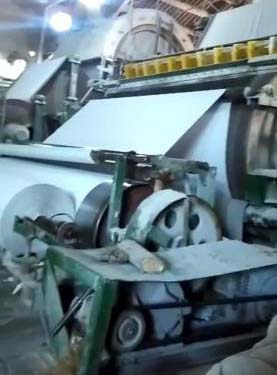

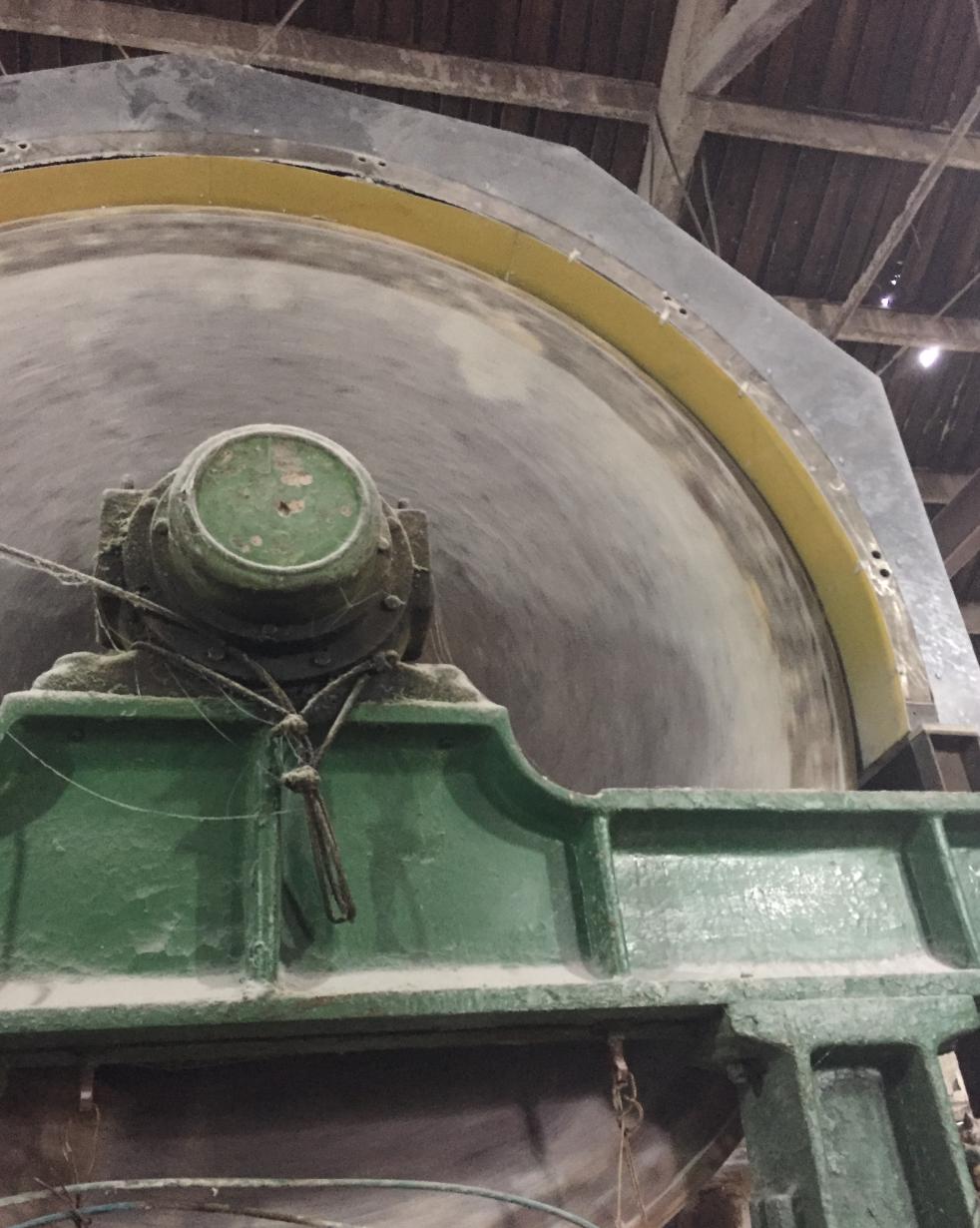

工程案例
