輥筒使用電磁加熱案例

發布時間：2018-01-09

  使用燃煤、燃氣鍋爐的蒸汽或者導熱油加熱的輥筒（如瓦楞機，覆膜機，鞋材機），已經是幾十年以來的生產模式，隨之而來難以解決的環保問題、低效能問題以及安全問題，長期困擾生產企業的生存和發展。尋求新能源模式下的生產裝備，探索應用清潔能源的生產模式，成為整個行業十分迫切需要解決的難題。

  為了實現資源循環利用與產業的綠色發展，公司的輥筒電磁變頻節能改造方案，使用電磁加熱清潔能源替代傳統高能耗、高污染的輥筒加熱方式。

  全新的加熱方式能取代各式傳統蒸氣鍋爐。全年可為企為省下可觀的監管費用。節能減排，解除鍋爐威脅，比鍋爐更方便。

1、電柜：電磁加熱控制柜

2、預熱缸：可調寬度、雙面加熱

3、蒸汽式噴霧：高溫低壓、蒸汽噴霧

4、電磁熱能單瓦機：電磁熱能完美新產品

        電磁加熱系統廣泛用于瓦楞機、預熱缸、雙層上糊附合機紙板成形糊合熱板以至整線聯機等設備上，產值提升20%，生產速度可達250m/s,減少20%碳排放，截止到2017年2月，我們?yōu)樵旒埿衼硎?25蒸噸，每年少排放顆粒物9.375噸，少排放二氧化碳42.125砘，少排放氮氧化物15.875噸

我們的核心優勢與創新研發價值：

  數字變頻電磁加熱技術，是公司創新研發的根基，在國內該技術率先實現了制品（紙板，紙箱、薄膜、彩噴、印刷）熱能裝備的能源轉換方式的轉変，并將該技術應用于紙制品、包裝印刷機械裝備中成功實現了裝備利用熱能資源形勢的大變革。

  該項技術的推廣，將推動紙制品、包裝、印刷行業的產業低碳化轉型為產業的節能降耗、綠色發展、資源循環利用起到積極作用在北京、云南、湖北、福建、.山西、山東、廣東己經得到進一步的推廣，為瓦楞紙板生產廠家取得了巨大的經濟效益。

完美幫助造紙企業完成升級轉型：

  公司研發的電磁能轉化專利和產品，已成功應用于在高速瓦楞紙板生產線。瓦楞紙板生產線運行速度可達到250米/分鐘.各項技術指標均達高速生產線的技術要求，協助造紙企業完成了生產過程的升級和轉型。

徹底解決您企業的環保難題：

   公司研發的技術是國內率先將電能轉化為熱能，實現清潔能源應用的延伸，將該技術應用于造紙、包裝、印刷機械裝備中，成功實現下游產業的節能降耗，實現產業綠色轉型、資源循環利用的典范。

電磁熱能轉化技術推廣的必要性1：

   使用燃煤、燃氣鍋爐生成熱能，已經是上百年以來的模式,隨之而來難以解決的環保問題，長期困擾生產企業的生存和發展，尋求新能源模式下生產裝備，探索應用清潔陡能源的生產橫式，成為整個行業十分迫切霈要解決的難題。

電磁熱能轉化技術推廣的必要性2：

  為了實現資源循環利用與產業的綠色發展，公司依托自主研發新型的熱能枝術，實現了電磁加熱結構的全面更新。創新研制出國內首條電磁熱能瓦楞紙板生產線的供熱裝置,成為國內瓦楞紙板生產線全面應用電磁熱能技術的首創。

  截止2011年我國各種鍋爐使用總量有61.06萬臺，其中燃煤鍋爐總量46萬臺，年煤耗量7.3億噸。綜上，可以看出燃煤是造成環境污染的重要因素。

  數字變頻電磁加熱的優點：

1、準備時間短，只需10~20分鐘即可開機。
2、電磁加熱生產線無需配備鍋爐房，客戶立竿見影即可收益硬件設施（鍋爐房）的投資成本及用人人工成本。
3、使用電磁加熱無需壓力容器，客戶不再為壓力容器報批審核而煩惱，同時節省壓力容器報批和檢驗而產生的費用成本。
4、電磁想應加熱明動器采用密封無風扇設計，可以在惡劣（離溫、濕氣重、空氣混濁）環境下長期連續生產。
5、使用電磁加熱清潔環保，在緊跟國家“環保步伐"的同時為客戶節省因排污工作而產生的費用成本。
6、采用模塊化設計，便提維護，維修的成本低，每個集成部分都可以單獨更換，相同的零組件均可互換。

與傳能加熱相比，使用電磁加熱能耗降低15%，碳排減降，節省能源25%

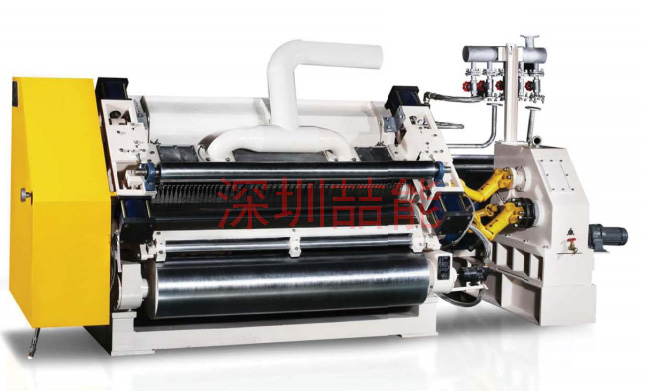

案例:單瓦機電磁加熱節能改造

產品參數：

以2.2米生產線標準模塊瓦楞機為例對比：

說明：鍋爐的能耗除了煤，還需要電、水、鍋爐工及鍋爐房租金等

單瓦機電磁加熱節能改造后產品特點：

1.可調分段超大功率，兼顧節能和高能耗。加熱單元根據所需速度把壓力推及上下坑棍分成7-16個加熱單元，毎個單元功率有6KW-30KW。一個1.8米坑機320mmH徑可分為8個單元，毎個單元功率為0-8kw;坑機每生產一噸的瓦坑紙大約需要45kw;例如：E坑面紙170g,坑紙140g剛好可以平均車速達到350米/分鐘。加熱單元會根據不同的紙速度及紙的寬度自行調整功率，達到加熱均衡。
2.可在惡劣環堍下長期連續生產密封無風扇設計可以在惡劣（離溫、濕氣重、空氣混濁）的環境下長期連續生產。
3.橫塊化設計，容易維護，維修成本低加熱單元組成加熱棍。加熱棍由電磁感應驅動器控制，電磁感應控制器通過集成的網絡通訊模玦由中央電腦集中控制各個驅動器協同工作。再通過PLC做人機界面，每個集成部分都可單獨更換。相同的零組件都可互換，提供足夠零組件供客戶在發生故障時可以自己更換。

4.遠程控制系統，及其他系統界面控制系統已經集成高度自動化功能，更可以通過公司的系統達至全自動無人操控系統，遠程式控制制系統除了可以監視機器實際運作情況。更可以幫助客戶解決運作上的問踴，找出故障原因。

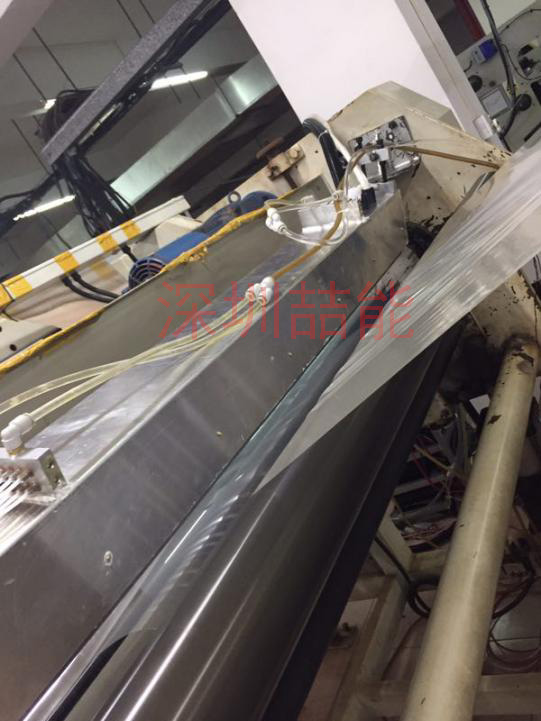

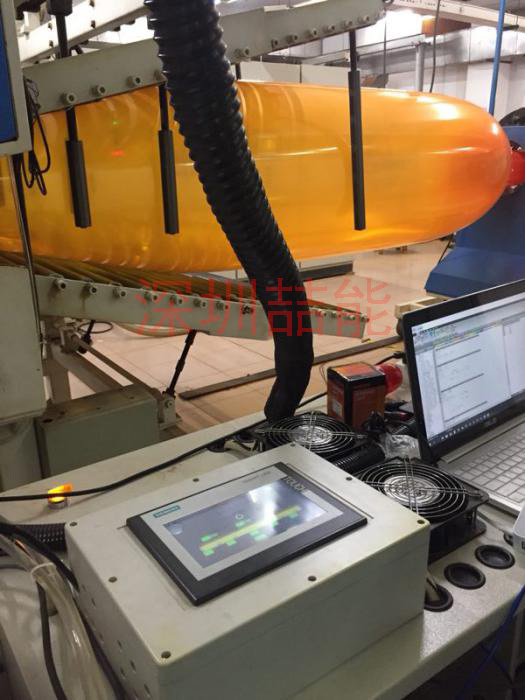

實際使用圖例：

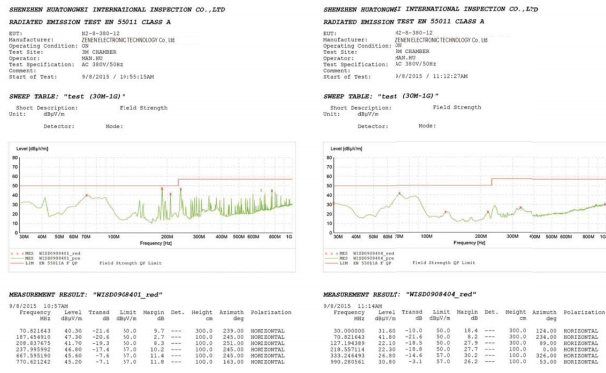

檢測報告：
