電磁加熱干擾該怎么解決

發布時間：2019-04-22  新聞來源：深圳喆能電子技術有限公司

隨著電磁加熱在工業及民用領域的普及，越來越多的人認識到電磁加熱所帶來的益處。在人們享受電磁加熱帶來的高效、環保、安全、智能等優點的同時，電磁加熱設備在工作中的電磁干擾也困擾著一些設計和應用。電磁干擾主要有以下三種：對本設備上的通訊信號、測溫信號以及其它傳感信號的干擾；對電磁設備局部電網內使用的其它電氣設備的干擾；多臺電磁加熱設備并機工作時，相鄰電磁加熱設備的相互干擾。

考慮到第一種和第二種干擾不難解決，所以本篇中僅介紹電磁加熱設備的相互干擾，以及干擾的解決方法。

電磁相互干擾的成因和表現形式：通常每一臺電磁加熱器都帶有一組或者多組線圈，每一臺機器獨立控制它所連接的線圈和負載，獨立決定其輸出功率（能量）大小。這種看似獨立的工作有些時候可能帶來很多好處，但是當有些加熱不能自然相隔較遠（比如整個加熱面需要均勻加熱），且單一加熱器功率又不能夠滿足加熱量需求的時候，則需要電磁加熱設備并機工作。它們通常用于解決大面積加熱、均勻加熱、高功率密度加熱的大負荷場所。無論是出于什么原因，當相鄰兩臺或者多臺電磁加熱的線圈毗鄰時，線圈周圍存在非本機線圈所產生的磁場，這種磁場會使得線圈產生感應電流，這種因感應產生的電流會逆向輸入給電磁加熱器，從而造成電磁加熱器的工作狀態不穩定或者損壞。電磁加熱器的功率越大、相鄰兩臺或者多臺機器的線圈距離越近，則這種電磁干擾越大。表現出來的現象是：干擾會導致加熱器輸出功率不穩定、電磁加熱器損壞，甚至是不受控制的紊亂顯示和自啟動。

解決思路和方法： 相鄰電磁加熱器的電磁干擾，常見的解決辦法是加大相鄰線圈的距離，依靠電磁場強度本身隨著距離的增加而衰減的特性，來實現減少或者消除電磁干擾的目的。但是這種做法也同時會帶來加熱的不均勻、空間受限等問題?；蛘卟捎秒姶诺奈锢砥帘畏椒?，比如采用順磁性材料進行隔離、采用高導磁條的磁場屏蔽、采用封閉式金屬外殼屏蔽等。這些通過削弱干擾強度、物理屏蔽的解決方法，并不能從本質上較好的予以徹底解決。在一些工業和生產領域，有些時候功率控制的微弱跳動都會帶來產品的不良率大幅度攀升。所以找到一種比較徹底、通過技術手段實現的方法，特別是通過軟件+硬件的技術手段，來解決線圈磁場耦合干擾的影響。

喆能研發出一種微處理控制單元（MCU）硬件平臺，借助此通道平臺，來實現對多臺機并聯工作的控制，實現對多臺電磁加熱器的統一控制，將多機并聯獨立工作的無關聯性，從技術手段將它們統一到同一個控制平臺，實現同步驅動，形成單機小功率到多機并聯大功率的組合模型轉變。這種類似于將多機變?yōu)閱螜C(jī)的技術實現手法，已經徹底解決了多機獨立工作時相鄰磁場的干擾。此技術帶來了以下優點：

1.線圈布置更均勻，加熱的均勻性大幅度提高。

2.從理論上實現了超大功率，小加熱空間的可能性。

3.模塊化組合變得更簡單、更自由，設備使用更靈活。

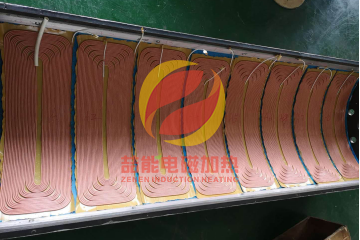

以下是實際應用案例：
