高頻電磁感應加熱器工作原理及安裝介紹

發布時間:2015-06-02  新聞來源:深圳喆能電子技術有限公司


    隨著近年節能經濟的發展,電磁感應加熱器得到了廣泛的應用,對于電磁感應加熱器知識,我們前面也有很多的介紹。不過,大家了解高頻電磁感應加熱器嗎?下面我就來為大家分享高頻電磁感應加熱器工作原理及安裝介紹。

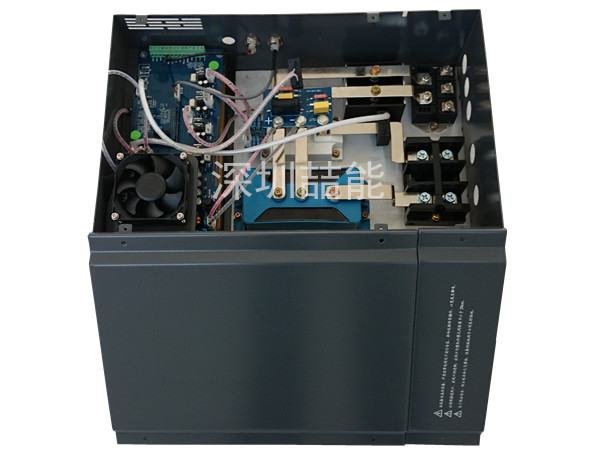

高頻電磁感應加熱器


    一、高頻電磁感應加熱器工作原理


    高頻電磁感應加熱器,其實也是屬于電磁感應加熱器的,它的工作原理和我們分享的電磁感應加熱器原理是一樣的,不清楚的朋友可以看一下我們前面的文章。不過區別在于頻率的不同,高頻加熱一般指頻率在500K以上的頻率,而一般電磁加熱器頻率在20-100K,家用的電磁爐通常使用20-30K的頻率.電磁感應加熱對順磁材料能效最好,可達90以上,逆磁材料使用高頻加熱才能提高溫度.一些塑料材料,例如聚氯的熱合則使用高達數十M的頻率,能效最低。


    二、高頻電磁感應加熱器的安裝

     高頻電磁感應加熱系統的安裝大致分為兩大工序:



    1、電磁感應線圈的正確纏繞制作:



    使用符合一定的耐溫要求和線徑要求的高溫導線在被加熱體上繞制成電感量適當?shù)木€圈,注意:線圈要和金屬材料表面保持10-15mm的距離,并和金屬材料表面保持平行,不能高低交叉,否則會影響發熱的效果;纏繞好線圈后,用電感表測量線圈的電感量,使電感與相應控制柜的電感指標相匹配;感應線圈的輸出延長線應絞成麻花狀,再接入控制期內的高頻輸出端子上。




    2、電磁感應線圈、熱電偶與電磁感應控制器的正確連線。

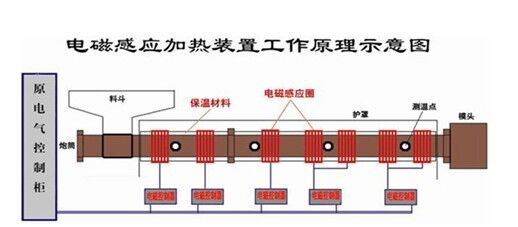

高頻電磁感應加熱器工作原理示意圖



    本產品使用交流380v電源,電源進線采用三相四線制分別與機箱內對應的:L1、L2、L3、N相連(小功率的單相控制器除外),感應線圈分別與相應的高頻輸出接線樁相連,具體連線方法分為以下兩種:

    方法一:可將工頻交流電源直接輸入電磁感應加熱控制器內的相應接線樁頭 ,再將控制器的輸出樁頭與料筒上的感應線圈和熱電偶正確連接即可,本方法中電磁感應控制器充當了獨立的控制、監測、執行、以及保護作用。

    方法二:如果原有設備的控制系統為溫度控制器加接觸器控制,原有設備的加熱器為常規加熱圈經改造成為的高頻加熱,則可以采用串接的方法,即把電源直接輸入到電磁感應控制器,而采用原有的溫度控制器直接用來控制整個電磁感應控制器。

    注意事項:不同型號的電磁感應控制器,其輸入、輸出結構會有所差異,但其連線原理都一樣,用戶可參考下述工作原理圖和對照附表所列的各種型號說明進行正確連線。
